Проект электроснабжения

Проект на электромонтажные работы

Это очень сложная работа, которая выполняется инженерами с соответствующим образованием. Рассказывать можно много и долго, но я хотел бы узко раскрыть эту тему в конкретном случае с которым зачастую сталкиваются обыватели, владельцы квартир.

Постараюсь раскрыть эту тему на «простом» понятном языке человеку без электротехнического образования. То есть, проект на электрику в квартире, составление чертежей на проводку, оформление предварительных смет и калькуляций на электромонтажные работы и подсчет необходимых материалов перед началом выполнения работ.

Итак, с чего все начинается?

В первую очередь, если владелец квартиры интересуется схемой электропроводки и вообще, проектом по электрике —  это уже много чего значит, а именно, человеку необходимо качественное выполнение работ, что безусловно ассоциируется с долговечностью и удобством в дальнейшем будущем.

Для начала необходимо получить строительный план квартиры, на котором нанесены все размеры и привязки сопутствующих инженерных сетей (водопровод, отопление, вентиляция, пожарные слаботочные сети). К данному чертежу прилагается пояснительная записка или условные обозначения, где указан тип конструкции квартиры, здания (стены, стяжка пола, потолки). Это очень важно, так как можно будет определиться с технологией выполнения электромонтажных работ.

Если такая стандартная техническая документация отсутствует, то чертежи, к примеру, можно составить и самому, а именно, выехать на объект и провести замеры помещения, сделать эскиз с нанесенными размерами и привязками. Также можно оформить пояснительную записку, для этого надо привлечь специалиста по общестроительным работам.

Общение с мастером или прорабом, который будет выполнять отделочные работы, просто необходимо, чтобы согласовать с ним все ваши дальнейшие действия как организационного, так и технического характера. Он и поможет определить материалы уже существующих строительных конструкций, проведет диагностику на качество уже выполненных работ (возведенные межкомнатные перегородки, штукатурка, стяжка пола и т.п.)

Размещение электрических розеток, выключателей, светильников

Это следующий этап который последует, одним словом – получение тех.задания от заказчика, владельца жилья. Нельзя требовать от клиента готового тех.задания, если оно отсутствует. Необходимо помочь ему в этом сложном вопросе, принять участие в расстановке электровыводов.

Для этого, необходимо распечатать на листах бумаги общестроительный план квартиры и встретиться с заказчиком на самом объекте. Было бы очень еще хорошо, если бы заранее, сам заказчик знал хоть примерное расположение  мебели в квартире. Также, надо знать стороны открывания дверей как входных, так и межкомнатных, в противном случае, выключатели окажутся за дверью или та же дверь будет упираться при открытии в смонтированный светильник-бра на стене.

Чтоб на плане можно было бы все разобрать, его как правило, делят на два листа: План размещения розеточной группы и электроприборов и план расположения выключателей.

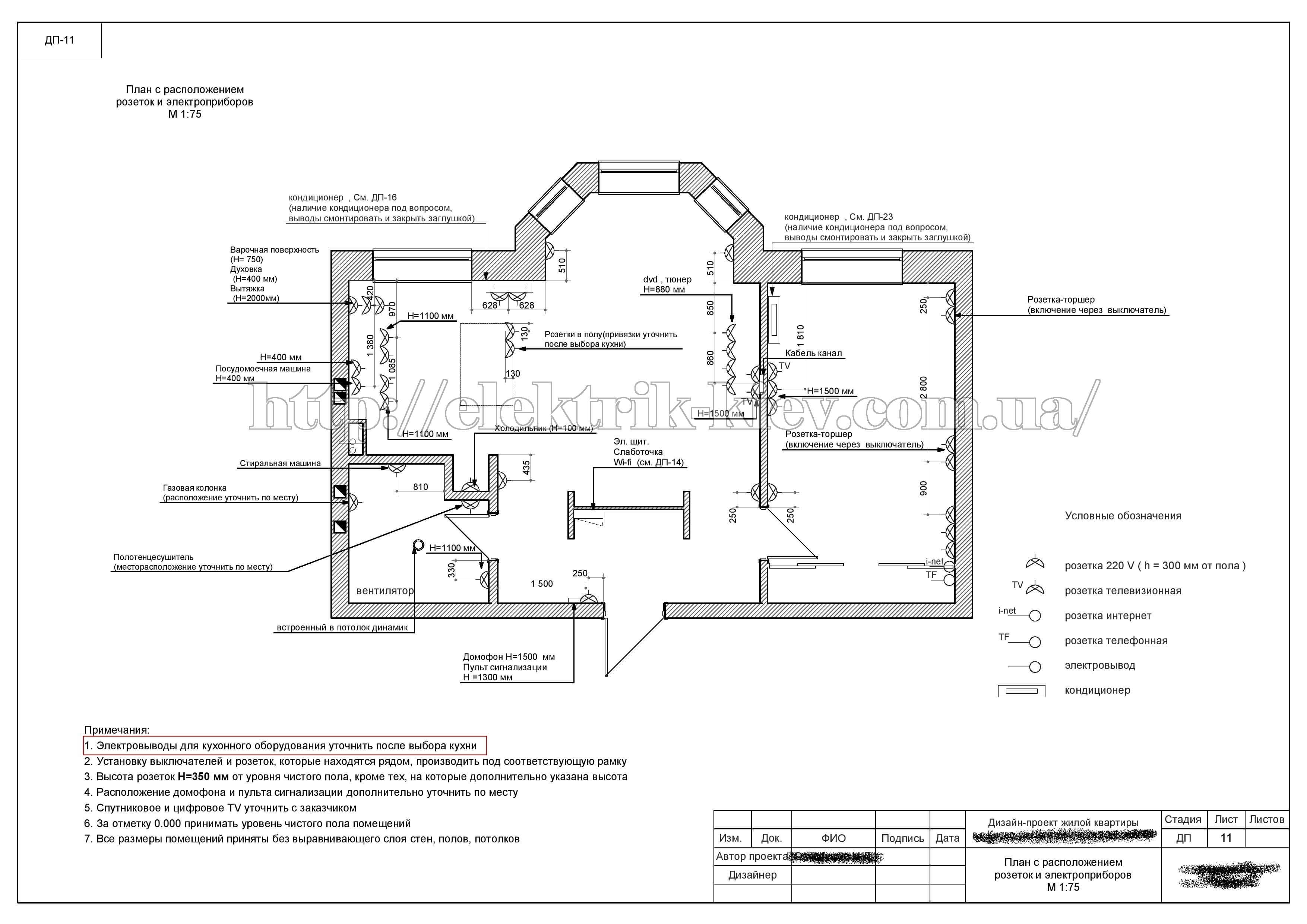

План расположения розеток

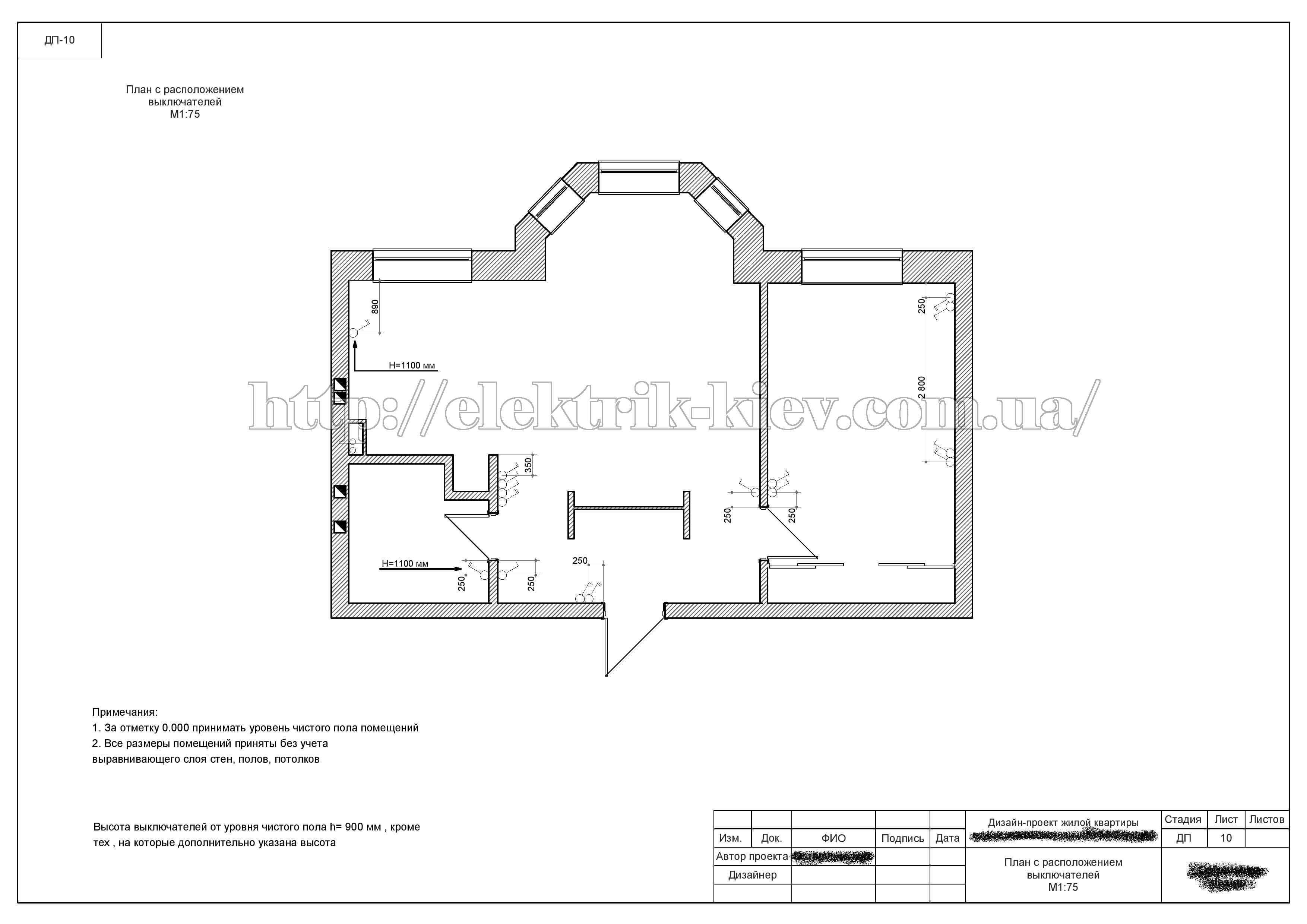

План расположения выключателей

Необходимо внести предложения и проинформировать о способах выполнения электромонтажных работ, а именно, метод прокладки проводки и коммутации проводов выполнять с наличием распределительных коробок или же все коммутации выполнить в установочных коробках внутри розеток и выключателей. Прокладывать проводку в полу, в горизонтальных штробах стен или же в пустотах подвесного потолка и ниш, если таковые имеются?

Аргументировать данные способы необходимо четко и внятно, так как каждый из предложенных вариантов имеет как свои преимущества, так и недостатки с экономической и технической точки зрения. Хотя все из перечисленных вариантов не перечат общепринятым электромонтажным правилам и нормам. Начинать условное расположение розеток, выключателей, светильников надо при наличии  с собой не только чертежей, но и строительных карандашей, ножика для заточки тех же карандашей и рулетки.

Вначале, осматривают коридор и гостиную комнату, то есть, не сложные участки квартиры. Теперь можно наносить карандашом желаемые электрические выводы прямо на стены и потолки комнат, в нужном количестве, делая при этом замеры и с выдержкой стандартов (высота, отступы расстояний). Будет вырисовываться картинка, что-то по ходу меняться. Параллельно, необходимо все данные переносить и на лист бумаги с планировкой.

Что касается сложных участков квартир, а именно, кухни и санузлов, то особо уделять внимание на данном этапе этому не стоит. Как показывает практика, конкретного и твердого решения по расположению мебели и электрооборудования у клиента не будет. На данных участках необходимо знать примерное расположение техники и ее количество, чтобы спланировать электролинии. Точные расположения розеток и выключателей будет известно позже, после выбора кухонной мебели, кухонного оборудования, фурнитуры санузла (рукомойник, полотенцесушитель, ванная).

Это как правило происходит после замеров, произведенных специалистами монтируемыми вышеперечисленную мебель и приборы, а то и перед самой установкой плитки в сан.узле или же рабочей кухонной зоны, над столешницей. В ходе расстановки электрических выводов, необходимо параллельно консультировать заказчика о стоимости выбранных светильников и количество розеток.

К примеру, извещать, что проходные выключатели не столь дороги, как само количество проложенных под них проводов или же к примеру, известить о стоимости квадратного метра теплого пола и перечислить типы терморегуляторов.

Оформление чертежей и составление сметы по электромонтажным работам и материалам.

Следующим этапом является оформление чертежей. Весь эскиз, который составлен и согласован, используется для выполнения чертежей, работы которые проделываются на компьютере, специалистом в инженерной программе  AutoCad. Не стоит выполнять данную работу в других программах, таких как Paint и тому подобных. Это займет очень много времени и не будет соответствовать качеству.

В инженерных, электротехнических схемах и чертежах должны использоваться общепринятые стандарты и условные обозначения, прописываться группы электролиний, типы электроприборов и электропотребителей, ссылки и сноски на пункты действующих правил и норм, таких как: ПУЭ, СниП, ПТЭЭП и т.п.

Чертежи выполняются на кабельные линии (проводку), также, составляется подробная схема щита с выбором номиналов защитной автоматики и управления, указываются сечения проводов и планируемые допустимые токовые нагрузки, прилагается пояснительная записка.

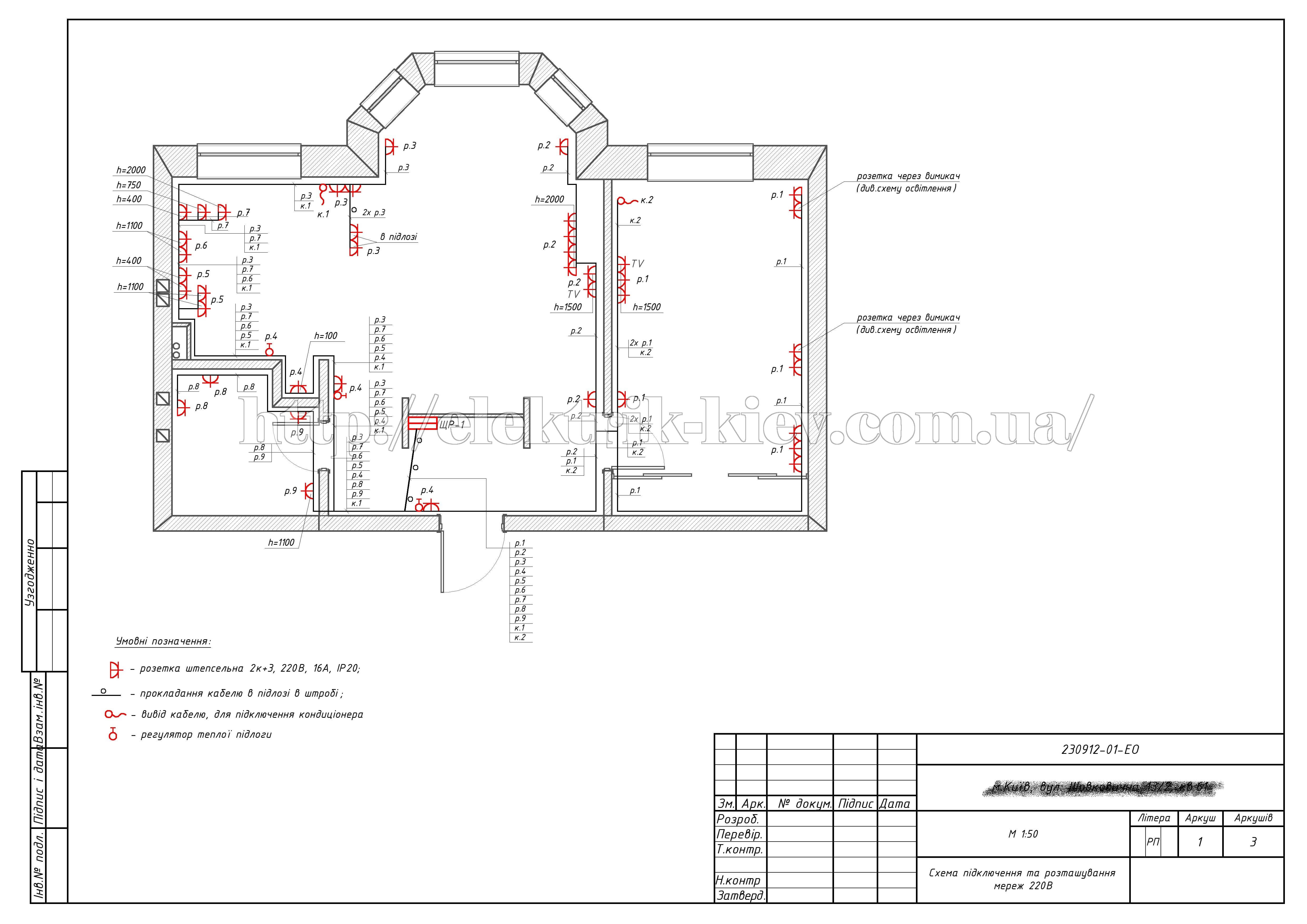

Схема размещения и подключения цепей 220 вольт
Схема размещения и подключения цепей 220 вольт

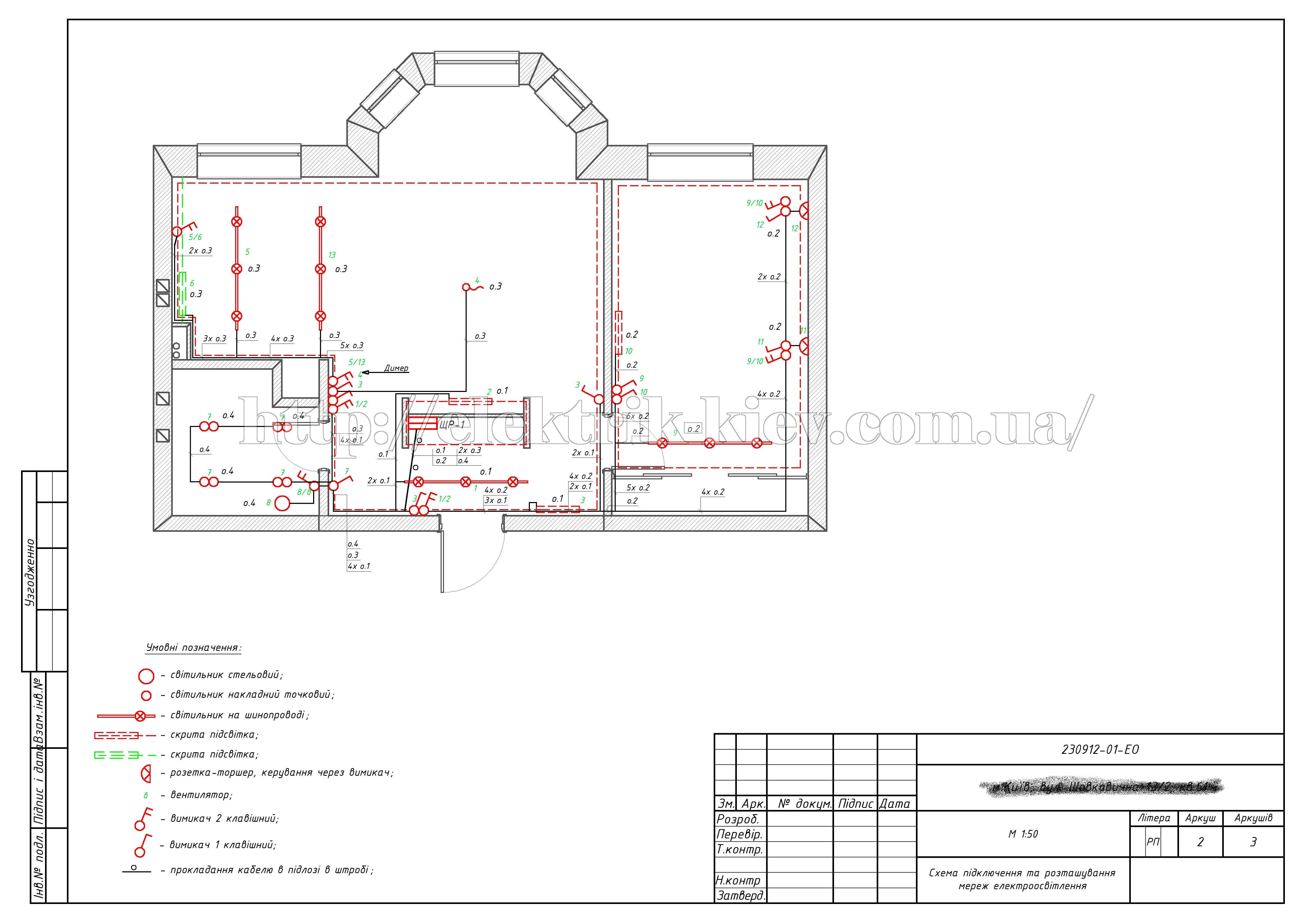

Схема сети освещения
Схема расположения и подключения сетей электроосвещения

Согласно составленным чертежам можно уже и произвести предварительные подсчеты, составить предварительную смету на выполнение работ и стоимости материалов.

Смету необходимо разбить на два раздела: перечень со стоимостью работ, перечень и стоимость материалов. В первой и во второй части сметы необходимо прописать все детально, по пунктам, с учетом каждой мелочи. Особое внимание необходимо уделить выбранным материалам, а именно, создать отдельную колонку-графу, в которой будет указана марка самого производителя, бренда. Не стоит пренебрегать и обобщать эту графу.

Условные электрические обозначения



Требования к чертежам, готовому проекту

Много раз можно столкнуться на практике, в работе с такими аргументами «специалистов» как: «вот я знаю, я слышал, я читал в интернете, все так делают и я сам так делаю». Вот что можно на это ответить: написать и выложить в интернет можно все что угодно, так как подобного рода информация никем не контролируется.

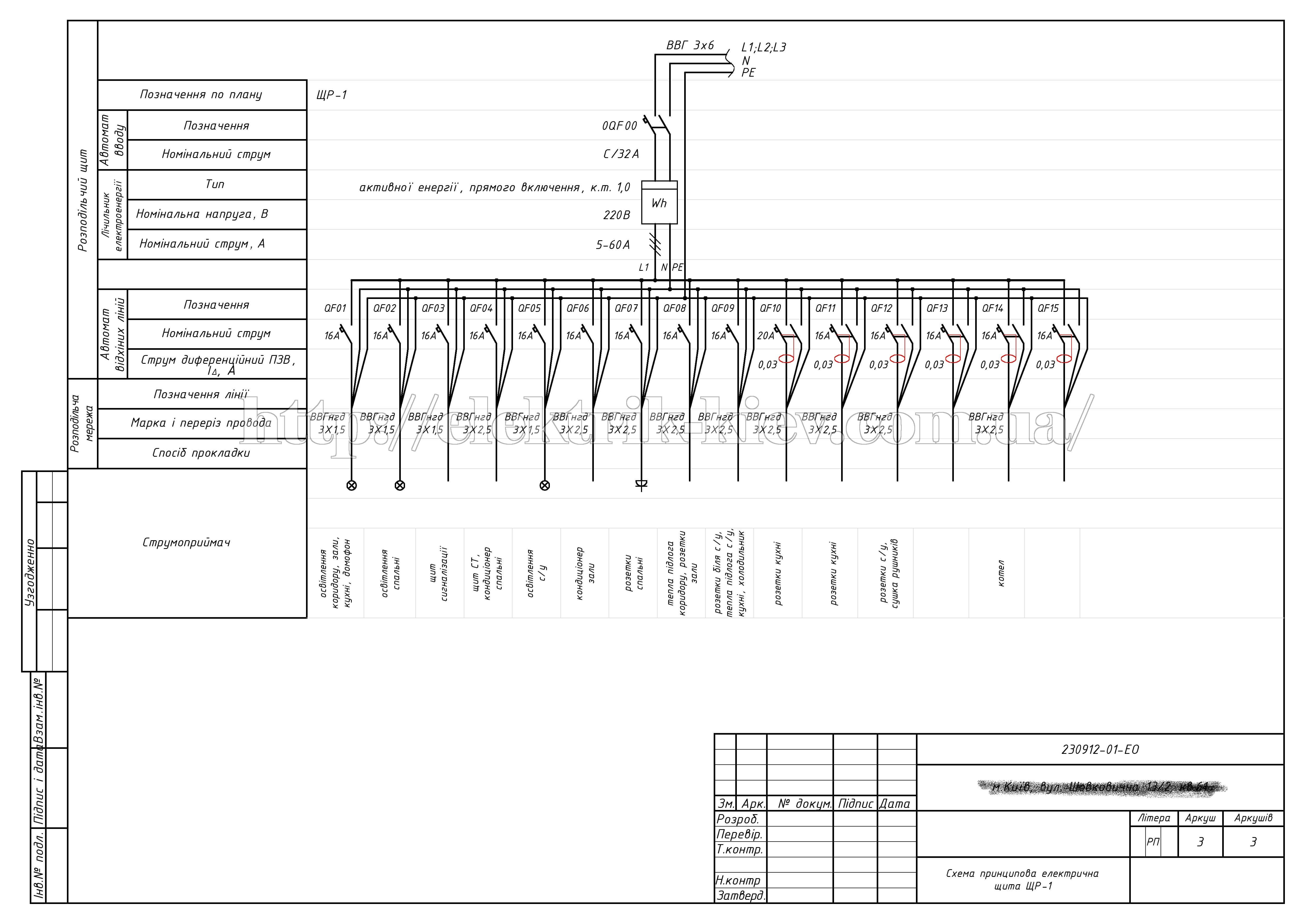

Принципиальная схема электрощита
Принципиальная схема электрощита

Для этого, каждый пункт информации изложенной в проекте с чертежами, должен быть закреплен пунктами и сносками правил, а именно,  указан конкретный номер пункта, раздела, главы с действующих общепринятых государственных норм и правил и технической документации. Не надо пренебрегать данными нормами даже если это и всего лишь проект электросетей в квартире, а не к примеру, как проект для производственного помещения (завода, фабрики, шахты).

Грамотному и опытному специалисту совершенно не сложно указать данные сноски на правила, а точнее, он их просто скопирует, так как эти заготовки и шаблоны у него есть. Соответствие этих пунктов и правил вы сможете и сами проверить, без особых сложностей. Достаточно просто занести интересующие данные в поисковую систему интернета и вам будет все понятно. Количество занятого времени – несколько минут.

К примеру, правила требуют электропроводку затягивать в гибкие или жёсткие трубы в пустотах ниш, перегородках и потолках. Казалось бы, зачем? Ну качественно его смонтируют, надежно закрепят. Что с ним случится? Ответ очень простой. В случае неисправности защитной автоматики, при коротком замыкании или перезагрузке кабеля или провода может возникнуть возгорание линии (кабеля, провода). Та же труба и будет защитой от едкого дыма плавленой изоляции во время пожара «без огня» в непроветриваемых закрытых помещениях.

При пожарах большей опасностью для человеческой жизни является именно угроза отравления чадным дымом, нежели пламя огня. Вот это и есть основная причина укладки провода в гофрированную трубу, а не для избежания механических повреждении кабеля.

Таких примеров можно приводить много. Суть в одном, в качестве и правильности выполнения электромонтажных работ, неотъемлемой частью которых является именно подход к этому делу, в том числе и планирование, проведение подсчетов.

Что касается сметы по количеству материалов и работ, то просчитать объемы по составленному проекту можно с погрешность в 5 %. Это даст возможность заказчику более точно составить свой выделенный бюджет.

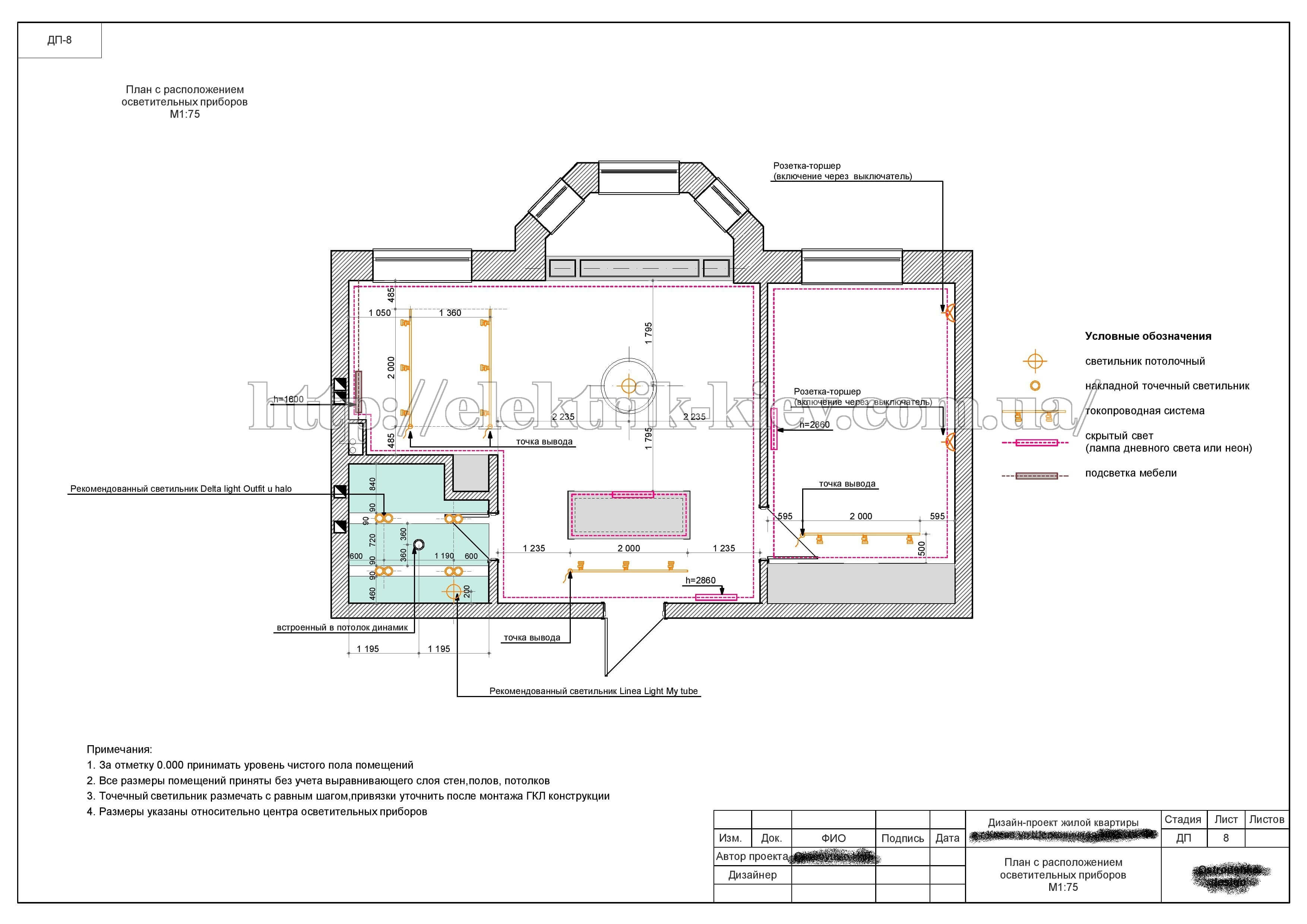

План расположения осветительных приборов
План расположения осветительных приборов

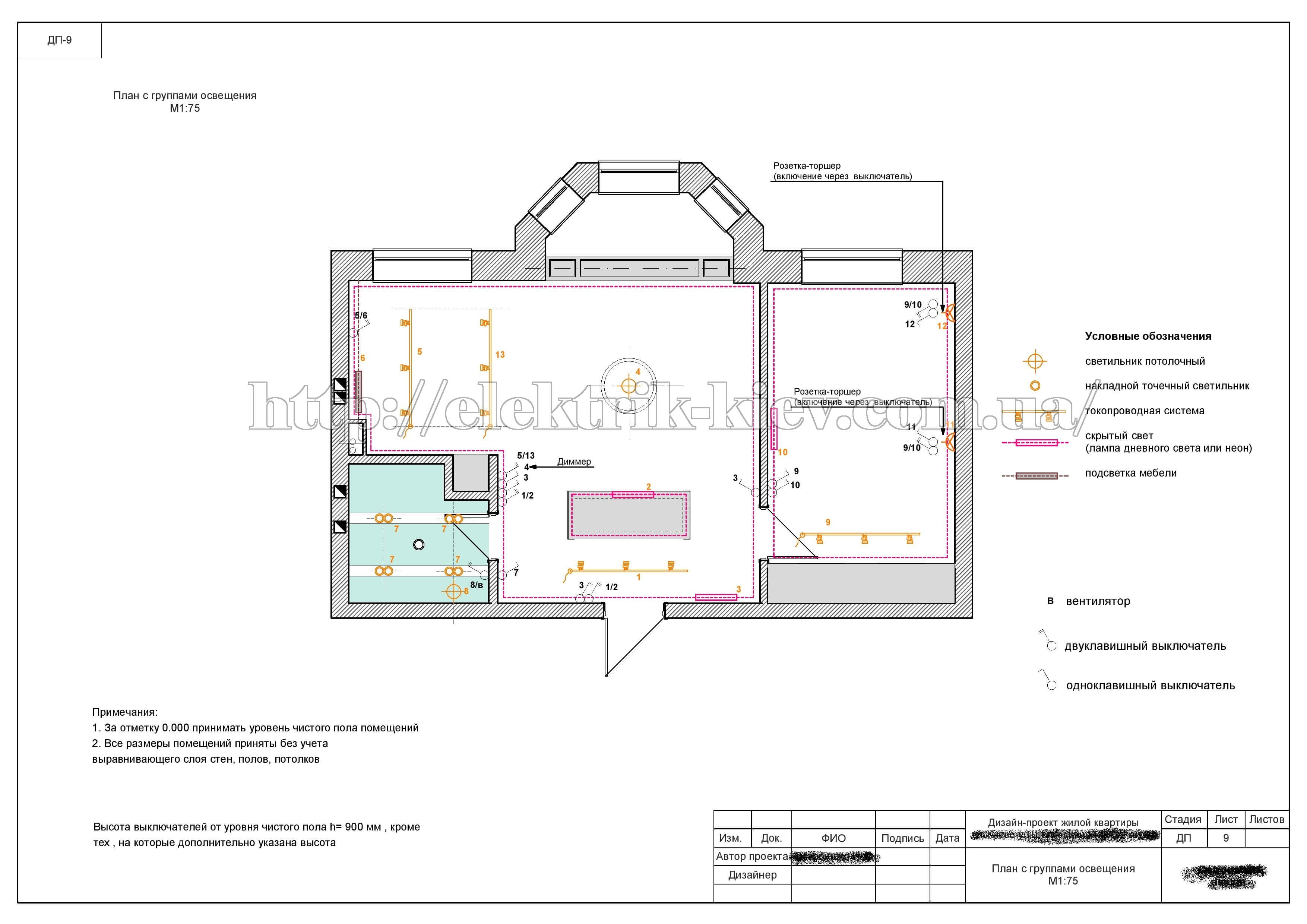

План освещения по группам
План освещения по группам
